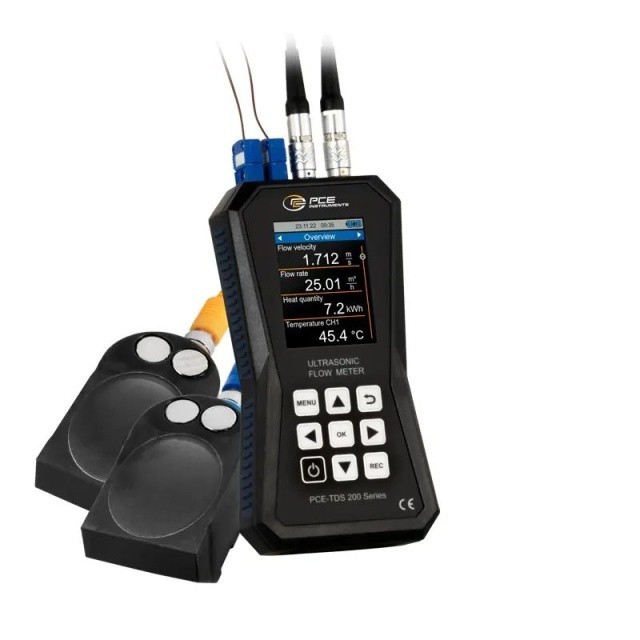

Debitmetru ultrasonic PCE-TDS 200L

Debitmetrul cu ultrasunete are un interval de măsurare de ±32 m/s. Cu o precizie de ±1,5 % fs pentru un diametru al țevii DN ≥50, ±3,5 % fs pentru un diametru al țevii DN <50 și o reproductibilitate de ±0,5 % fs, debitmetrul portabil cu ultrasunete este un dispozitiv de măsurare deosebit de precis. Este disponibil un ajutor de instalare pentru instalarea senzorilor debitmetrului portabil cu ultrasunete. Ajutorul de instalare afișează grafic calitatea semnalului debitmetrului portabil cu ultrasunete. În plus, este afișat grafic dacă senzorii debitmetrului portabil cu ultrasunete sunt poziționați la distanța corectă unul față de celălalt. Pentru a efectua măsurători de debit cu debitmetrul portabil cu ultrasunete, viteza de curgere, debitul volumetric și volumul sunt afișate după introducerea specificațiilor conductei și mediului. Debitmetrul portabil cu ultrasunete afișează valorile măsurate într-o gamă largă de unități. De exemplu: m³, l, gal, igl, mgl, cf, bal, ib și ob.

În timpul unei măsurători, este posibilă înregistrarea valorilor măsurate prin intermediul funcției de înregistrare a datelor a debitmetrului cu ultrasunete portabil. Pentru debitmetrul cu ultrasunete portabil se pot seta condiții de pornire și oprire, precum și intervalul de stocare de la 1 secundă la 12 ore. Un punct de memorie al debitmetrului cu ultrasunete portabil conține toate valorile măsurate o singură dată. Valorile măsurate sunt stocate în memoria încorporată de 32 GB a debitmetrului cu ultrasunete portabil. Pe debitmetrul cu ultrasunete portabil pot fi stocate 10 milioane de puncte de măsurare.

Cu ajutorul software-ului opțional, valorile măsurate înregistrate pot fi citite de pe debitmetrul portabil cu ultrasunete. Pentru analiză, valorile măsurate de la debitmetrul portabil cu ultrasunete pot fi afișate sub formă tabelară și grafică. Pentru procesarea ulterioară a valorilor măsurate de la debitmetrul portabil cu ultrasunete, acestea pot fi exportate în format de fișier .csv. Alternativ, se poate crea un raport PDF prin intermediul software-ului. Pentru o operare simplificată, debitmetrul portabil cu ultrasunete poate fi setat prin intermediul software-ului. De asemenea, este posibilă o vizualizare live a valorilor măsurate de la debitmetrul portabil cu ultrasunete cu ajutorul software-ului.

Pentru a determina cantitatea de căldură cu debitmetrul portabil cu ultrasunete, sunt necesare două termocupluri suplimentare. Acestea sunt disponibile cu PCE-TDS 200+. Cele două termocupluri ale debitmetrului portabil cu ultrasunete sunt conectate la turul și returul unui sistem de conducte. Pe baza diferenței de temperatură și a debitului măsurat, debitmetrul portabil cu ultrasunete poate determina cantitatea de căldură. Dacă este necesar, debitmetrul portabil cu ultrasunete poate calcula și afișa simultan costurile pe unitate de cantitate de căldură în timpul măsurării. Astfel, debitmetrul portabil cu ultrasunete este utilizat, de exemplu, în inspecția sistemelor de încălzire.

Ecranul LCD color al debitmetrului portabil cu ultrasunete are o dimensiune de 2,8" și, prin urmare, este ușor de citit.

Senzor PCE-TDS 200 L
Pereche mare de senzori pentru diametre de țevi DN 300 ... 6000 mm. Prin urmare, această pereche de senzori este potrivită pentru țevi deosebit de mari. Senzorii pot fi atașați la debitmetrul ultrasonic portabil cu ajutorul unor coliere de cablu detașabile. Datorită magneților încorporați, senzorii pot fi atașați la țevi din metal feros. Senzorii au dimensiunile de 91 x 52 x 44 mm.

Optionale: Certificat de Calibrare ISO, sonda de temperatura contact - cere pret

Repere
- Interval de măsurare ±32 m/s
- Interfață USB-C pentru transfer de date
- Software opțional pentru analiza valorilor măsurate
- Reproductibilitate ±0,5 % din valoarea măsurată
- Măsurarea cantității de căldură
- Memorie de date pentru 10 milioane de puncte de măsurare
- limite de alarmă reglabile individual
- opțional cu certificat de calibrare ISO sau DAkkS

Specificații
Măsurarea debitului
Interval de măsurare: ±32 m/s
Precizie:0,001 m/s
DN ≥50 mm: ±1,5 % din citire pentru viteze > 0,3 m/s
DN <50 mm: ±3,5 % din citire pentru viteze > 0,3 m/s
Reproductibilitate: ±0,5 % din valoarea măsurată

Senzor PCE-TDS 200 L: Pereche de senzori
Diametrul țevii DN: 300 ... 6000 mm
Dimensiune: 91 x 52 x 44 mm


Metoda de măsurare: Z, V, N, V
Mediu - apă
- apă de mare
- ulei
- țiței
- metanol
- etanol
- motorină
- benzină
- petrol
- definit de utilizator
(introducerea manuală a vitezei sunetului din mediu)

Toate lichidele cu impurități: <5%
Materialul țevii:
- cupru CU
- oțel FE
- oțel inoxidabil VA
- aluminiu AL
- alamă ME
- fontă CI
- fier FE
- nichel NI
- titan TI
- zinc ZI
- AC acrilic
- polietilenă PE
- polipropilenă PP
- clorură de polivinil PVC
- nailon NY
- definit de utilizator
(introducerea manuală a vitezei sunetului transversal
din materialul țevii)

Căptușeală interioară a țevii
- fără căptușeală
- definit de utilizator
- rășină epoxidică
- cauciuc
- mortar
- polistiren PS
- polietilenă PE
- politetrafluoroetilenă PTFE
- poliuretan PU
- polipropilenă PP
- definit de utilizator
(introducerea manuală a vitezei sunetului longitudinal
a căptușelii interioare a țevii)

Parametrii de măsurare: viteza de curgere, debitul volumic și volumul
Unități
(dimensiuni): mm, în
Unități (viteza de curgere): m/s, picioare/s
Unități (debit volumetric): m³, l, gal, igl, mgl, cf, bal, ib, ob
Specificarea timpului: secunde, minute, ore, zile
Unități (volum): m³, l, gal, igl, mgl, cf, bal, ib, ob

Specificații suplimentare:
LCD de 2,8"
Meniu: metric / imperial
Limbi de meniu: Germană, engleză, franceză, spaniolă,
Italiană, olandeză, portugheză, daneză, turcă, poloneză, germană
Turcă, poloneză, rusă, chineză, japoneză
Condiții de funcționare și depozitare
Temperatură: -20 ... +65 °C
Umiditate: 10 ... 95 % umiditate relativă, fără condens
Înregistrator de date: Capacitate de memorie de 32 GB / 10 milioane de puncte de măsurare
Subinterfață: USB (pentru măsurare online, citire a memoriei interne)
Clasa de protecție: IP52
Sursă de alimentare
interna: Baterie LiPo (3,7 V, 2500 mAh)
Extern: USB 5 V CC, 500 mA
Timp de funcționare: aprox. 10 ore
Dimensiuni: 165 x 85 x 32 mm
Greutate: 255 grame

Livrare
1 x Debitmetru ultrasonic portabil PCE-TDS 200 L
1 x senzor de debit PCE-TDS 200 L SENSOR (pereche)
2 x cablu de conectare de 5 m
2 x cleme de cablu detașabile
1 x sursă de alimentare
1 x cablu USB-C
1 x gel de contact cu ultrasunete
1 x Ruletă de măsurare PCE
1 x carcasă din plastic
1 x manual de instrucțiuni

Interval de măsurare: ±32 m/s
Rezoluție: 0,001 m/s
Dimensiunea țevii: DN 300 … 6000 mm
Dimensiuni senzor: 91 x 52 x 44 mm
pentru diferite medii
pentru diferite materiale de țevi
parametri de măsurare: viteza de curgere, debitul și volumul
Interfață: USB
Înregistrator de date: 10 milioane de puncte de măsurare
Baterie LiPo
