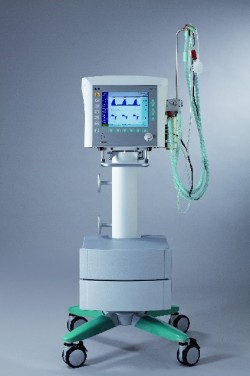

Aparat de ventilatie mecanica pentru nou-nascuti, pediatrie cu frecventa inalta, cu SPOC (echipament integrat pentru controlul automat al saturatiei de oxigen, dezvoltat de Fritz Stephan) si trigger extern, model Sophie, produs de compania Fritz Stephan (Germania).

Aparat pentru terapie intensiva destinat ventilarea nou-nascutilor, prematurilor si copiilor cu o greutate corporala de pana la 25 kg.

Sophie indeplineste cerintele de rezistenta la socuri si vibratii in timpul trasportului pacientului in ambulanta si aeronave conform DIN EN 1789 si RTCA/DO 160 RF.

Unitate principala cu display color TFT cu diagonala de 10.4" si conexiune pentru un sensor extern de respiratie.

Domeniu de aplicare terapeutica:

Cu Sophie pot fi performate urmatoarele moduri de ventilatii conventionale aprobate:
NCPAP, NIPPV, SNIPPV, SNIPPV+Ext, SIMV, SIMV+PPSV, IMV, Ass/Co

Optional:
HFO: High-Frequency-Oscillation in combinatie cu modurile de ventilatie IMV si CPAP pana la o greutate corporala de 12 kg.

Ventilatie Pressure-controlled
Noninvasive ventilation
External trigger
Oxygen Saturation Control (SPO2C)
Hypoxia control
Hyperoxia control
SpO2 dependent back-up ventilation with nCPAP
Manual intervention
Informative graphic display
Fail safe
SpO2C helps

Afisare grafica cu privire la situatia ventilatiei:
- Afisare numerica a celor mai importanti parametrii de ventilatie
- Forme de unda in timp real P-t, V‘-t, V-t si E-t
- Functie de inghetare a curbelor si buclelor cu functie aditionala de masurare
- Afisarea tendintelor Pmean, MV si VT (30 min, 1h, 2h, 4h, 12h, 24h)
- Calculare breath-resolved si afisarea rezistentei si a compliantei

Alarme si avertizari:
- Alarme vizuale si acustice a statusului realationat sigurantei pacientului sau a dispozitivului
- Mesaje text la identificarea rapida a cauzei alarmei

Text automat evaluare functionala
- Preoxigenare cu FiO2 reglabil si perioada de timp
- Inspiration hold cu posibilitate de preselectare a perioadei de timp Tinsp. pana la 7s
- Nebulizare medicatie cu valoare FiO2 reglata si cu functia de  control automat al timpului oprita
- Inchidere automata de siguranta a sistemului de incalzire cand nivelul   de apa este redus
- Nu necesita dispozitive aditionale pentru conditionarea gazului respirator

Ventilatie – setari:
Frecventa: 1-300/min
Timp inspiurator: 0.1-2 s
Timp expirator: 0.1-60 s
Volum tidal: 2-150 ml (VtTar / VtLim)
Presiune inspiratorie/Pmax: 5-60 cmH2O
PEEP: 0-30 cmH2O.
Tipar inspiratie: Rectangular, sinus, linear
Tip trigger: Presiune/flow (leak-compensated) / miscare abdominala
Sensibilitate trigger: 0.2 la 2.9 cmH2O / l/min / Arb
Limitare NIV flux: Oprit /
20-6 l/min.
Temperatura gas respirabil: 30-40°C
FiO2: 21-99%
EXP trigger KV%: 5-40% V’Peak
Suport presiune (PPSV%): 0-100% Pmax
Durata apnee: Oprit / 4-16s

Parametrii masurati:
Presiune: Pmax, Pmean, PEEP, Posz (doar cu HFO)
Volum: MV, Vte, Vti, Scurgere, Mvo si Vo (doar cu HFO)
Timp respiratie: Rata respiratorie, % inspiratie, Apnee
Conditiile gazului respirator: FiO2,  nitary ure gazului respirator
Mecanism respirator: Rezistenta, Complianta

Date tehnice:
Clasificare conf. EEC 93/42: II b
Dimensiuni: 470 x 242 x 332 mm (WxHxD)
Greutate fara stand mobil: 26 kg
Alimentare: 100-240V AC (50-60 Hz) 210VA
Operare pe baterie: minim 60 min.
Alimentare cu gaz: 3-6 + 0.5 bar (O2/AER)
Interfete: RS 232 cu VueLink/InterlliBridge, PDMS sau protocol Stephan

Uscator de membrana pentru blocul de admisie a gazului cu protectie la mixerul de gaz, complet cu garnitura - Inlatura umiditatea din alimentarea cu aer protejand astfel mixerul electronic de gaz.

Oscilatie cu frecventa inalta.
High-frequency-oscillation
HFO pentru Sophie.

Oscilatie cu frecventa inalta cu expiratie activa
- Posibilitate de reglare a amplitudinii presiunii si frecventei oscilatiei
- Raport inspiratie/expiratie reglabila
- Control activ MAP cu adaptare automata a raportului I:E
- HFO+IMV cu oscilatie pe durata inspiratiei- si expiratiei sau (doar optional) doar in timpul expiratiei
- Detectie Novel a scurgerilor intre adaptorul ETT si tub in timpul HFO prin monitorizarea fluxului mediu de oscilatie (Flow limit line)

Date de performanta:
Amplitudine maxima: aprox. 105 cmH2O cu ETT 2.5
Volum max. oscilatii: 24ml @ 10Hz cu ETT de 4.0

Parametrii ventilatie aditionala:
MAP: 0-30 cmH2O
Oscilatie cu frecventa inalta: 5-15 Hz (300 la 900 l/min)
Amplitudine oscilatie: 1-100%
Timp relative inspiratie (Insp%): 33-50%
HFO inspirator: Oprit/Pornit
Linie limita flux: 0.2-10 l/min / oprit

Componenta P7 pacient cu buton rotativ de inchidere

Dispozitiv de aplicare cu umidificator inalcazit integrat

- Gas respirabil optim incalzit si umidificat
- Principiu de umidificare pe baza de evaporator
- Posibilitate de a utiliza un sistem de reumplere automata a camerei apei
- Autoclavabil pana la 134 grade C

Date de performanta:
Tempetatura camerei: 26-45 grade C
Rezervor de lichid: 144 ml
Flux maxim: 5-25 l/min

Senzor de temperatura P7
pentru proceduri in incubator
Cu reglare in 2-puncte
Pentru sistemul furtun pacient reutilizabil P7(100761500)

Sistem incalzire furtun pacient P7 pentru proceduri de incalzire a patului (incubator deschis).

- Incalzire regulata pentru stabilizarea temperaturii si prevenirii formarii condensului de apa.

- Oprire de urgenta: 41 grade C
- Autoclavabil: pana la 134°C
- Lungime totala: 1300 mm
- Suprafata incalzita: 1200 mm
- Complet cu piesa Y

Pneumotracograf tip B
Nounascuti (0-15 l/min)
- Cu conector si furtun de silicon
- Autoclavabil: pana la 134 grade C
- Domeniu masurare: 0-25 l/min
- Spatiu mort: 0-9 ml

Testul plamanului (pediatrici),
30 ml, silicon

- Cu adaptor tub pentruu conectarea piesei Y

Stand mobil Sophie cu top rabatabil
- 4 roti pivotante antistatice, 2 cu frane
- Coloana de sustinere din aluminiu anodizat

Furtun conexiune O2, fara ftalat, cu mufa adminise DIN si mufa tip surub NIST. Lungime 3m, alb (EN 5359).

Furtun conexiune AER, fara ftalat cu mufa adminise DIN, si mufa tip surub NIST, lungime 3m, alb/negru (EN 5359).

Sina de montaj Sophie pentru bratul articulat, lungime: 60 cm.

Brat de sustinere cu 3 articulatii.

Pentru sistemul de furtun pacient cu arbore flexibil si clema de prindere la sina standarda 25x10 mm.

Dulap – Dublu cu 2 suporturi pentru fixare de standul mobil (nu pentru standul mobil 103661001).
Adancime: 355 mm
Latime: 410 mm
Inaltime: 290 mm.

ACCESORII OPTIONALE:

Senzor temperatura P7 pentru utilizare cu un incubator

Cu reglare in 2 puncte
Pentru sistemul furtun pacient reutilizabil P7 (100761500)

Sistem furtun cu incalzire pentru pacient P7
Pentru utilizare cu un incubator.
