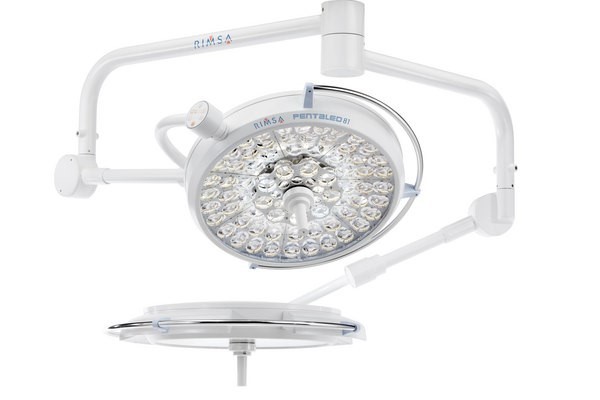

Lampa scialitica Rimsa cu 2 cupole 160 kLX si sistem video

Utilizare: pentru interventii chirurgicale majore

Intensitatea luminoasa: 160.000 lux
Temperatura de culoare (selectabila) : 4.500/5.000 K

Functii speciale:
• E-CONFORT
• E-DEEP
• E-GLASS
• E-VIEW
• E-WHITE
• ENDOLED

81 reflectoare eliptice împărțite în 9 module, fiecare conținând 9 LED-uri.

Lentila lămpii este conceputa pentru a garanta perfect focalizarea luminii, adică fără a fi nevoie de a focaliza lumina de fiecare dată când cupola este mutata.

Lumina este pre – concentrata la distanțe diferite (de la 80 cm la 200 cm).

Sistemul E-View permite chirurgului sa ajusteze luminozitatea pentru a obține tipul de lumina pentru fiecare procedura chirurgicala. Structura de lumină a lămpii este ușor de manevrat și totuși foarte stabila.

Controalele de pe tastatură cu membrană active au urmatoarele functii: modificare temperatura de culoare (5000 ° K sau 4500 ° K)



Control luminozitatii (până la 160 KLX); pornire / oprire.

Tehnologie EndoLed, un tip special de lumina care facilitează operațiile endoscopice.

Chirurgul poate selecta exact luminozitatea și temperatura culorii necesară.

Constructia modulara din placi electronice care alimenteaza LED-urile garanteaza lumina continua chiar si în cazul putin probabil ca un LED sa se arda.

E-CONFORT
Lumina indirecta furnizata pe lampila Pentaled garanteaza lumina rece, profunzimea si elimina stresul si oboseala ochilor. Toate acestea se datoreaza vaselor  barabolice special calculate care reflecta intregul spectru de luminia emisa de fiecare led in parte intr-o maniera punctiforma, fara dispersie.

E-DEEP
Centrul lampii este suplimentat cu 9 module LED cu forma parabolica speciala concepute astfel incat sa reflecte lumina profunda. E-deep inseamna ca chirurgul poate opera lumina 3D perfecta, in special in cavitati.

E-GLASS
Sursa de lumina este protejata de E-Glass, un ecran de difuzie a luminii realizat din sticla calita transparenta acoperita cu un film special cu rezistenta inalta – pentru a evita situatia nedorita, respective caderea de cioburi in campul operator. Sticla este non static, rezistenta la zgarieturi si ingalbeneste in timp, spre deosebire de ecranele policarbonat conventionale.

E-VIEW
Functie ideala pentru urmatoarele procedure chirurgicale:
- Chirurgie toracica
- Chirurgie abdominala
- Nasteri prin cezariana
In toate procedurile de mai sus chirurgul trebuie astfel sa fie in masura sa opereze intr-un domeniu iluminat extins, cu intensitate mare. O lentil suplimentara numita E-Vieww (Endended-View) face posibila extinderea domeniului de iluminare pana la 32 cm, cu 6000 Lux la margini fara a afecta intensitatea luminii de la centru.

E-WHITE
Natura ne inspira pe fiecare dintre noi! Soarele este o sursa de lumina excelenta, razele sale emit lumina monocromatica, adica culoare identica. Folosindu-ne de acest aspect ca un punct de pornire, RIMSA a conceput lampi care utilizeaza numai LED-uri cu lumina alba pentru a nu expune chirurgul la riscpul de a percepe variatii de temperature a culorii (°K) asupra campului operator si pentru a preveni umbre colorate inutile.

ENDOLED
Aceasta functie ofera iluminat confortabil in timpul interventiei chirurgicale endoscopice. Cand aceasta este pornita, se aprinde un singur modul a carei intensitate si temperature pot fi reglate la bunul plac.

COLDLIGHT
Orice crestere de iradiere termica in campul operator este proportional numarului si puterii LED-urilor utilizate. RIMSA utilizeaza un numar redus de LED-uri multumita unui concept de lumina indirecta.

Specificatii tehnice:
Intensitatea luminii la o distanta de 1 m (Ec): 160 Klx
Temperatura culorii: dubla selectie: 4500 / 5000°K
Index de redare culoare (CRI): 96 Ra
R9:  ≥ 90
Nr. De LED-uri: 105
Focusare: Fixa
Diametru camp  iluminat: Ajustabil intre 20 – 32 cm
Profunzimea iluminarii (L1 + L2) la 20%: 100 cm
Profunzimea iluminarii (L1 + L2) la 60 %: 47 cm
Energie Ee totala radiate unde iluminarea:  atinge nivelul maxim (W/m2): 392
Intensitate lumina – EndoLED (min-max): 3.500 – 15.000 lux

Electrica
Tensiune de intrare (V AC):  100 ÷ 240
Tensiune baterie (V CD): 24
Frecventa (Hz): 50/60
Putere absorbita (VA): 160
Controlul iluminarii (%): 25 – 100 in 10 trepte

Date generale
Culoare: RAL 9003
Directive: 2007/47/EC
Standarde: IEC60601-2-41
Clasificare dspozitiv (Dispozitive Medicale:  Clasa I

Dimensiuni
Diametru cupola (cm): 79
Suprafata iluminata utila (cm2):  2.352
Greutate (kg): 51

Optional
Grup de baterie cu incarcare automata
Camera SD TVCC integrata in cupola
Camera HD TVCC integrata in cupola (nu se poate
Telecomanda IR pentru comanda luminozitate cupola
Panou de comanda pe perete

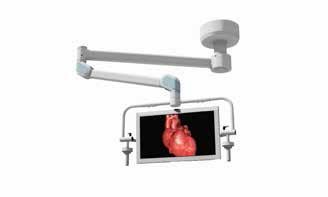

Brat si Monitor Video TFT

Brat suplimentar pentru monitor

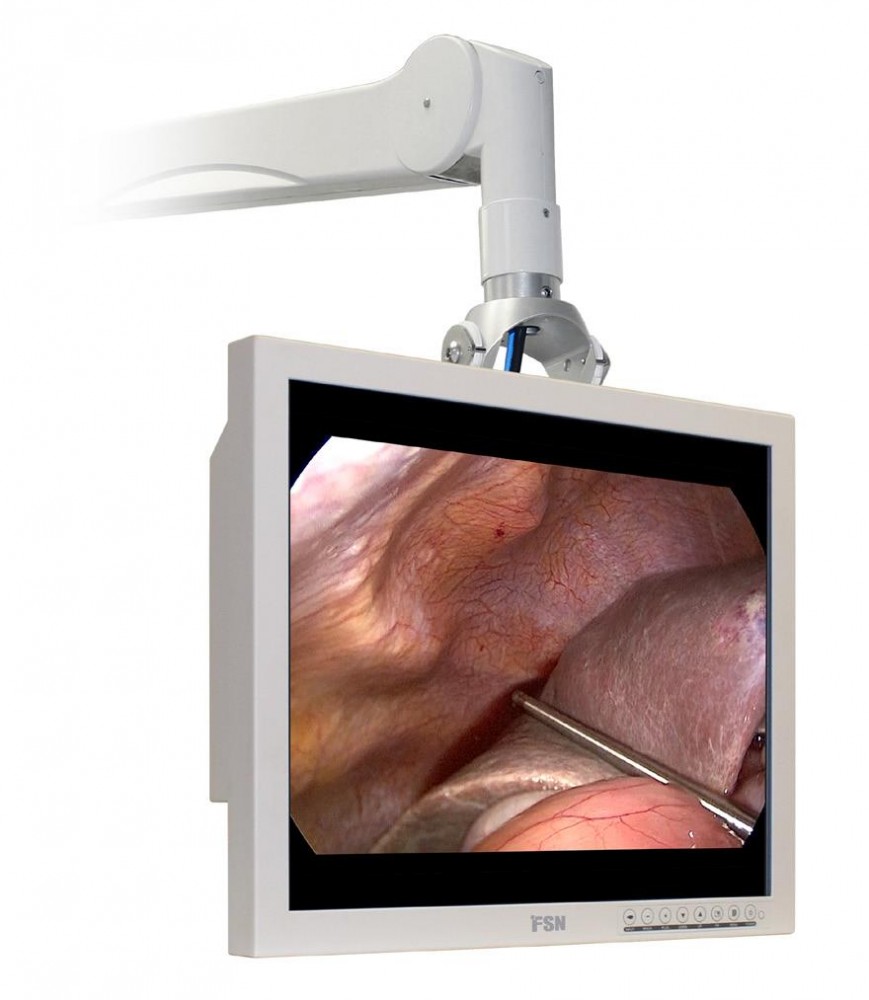

Monitor cu diagonala de 19 “ model FSN
Monitoarele medicale HD de 19" de la FSN ofera un set complex de caracteristici cuplate cu valoare exceptionale. Dimensiunile acestor unit-uri promoveaza manevrabilitate si versatilitate, ideale pentru spatii limitate.

Reproducere exacta a culorilor
FSN a implementat o metoda de ajustare a proprietatilor acestor monitoare. Setarile spatiilor distincte de culoare au fost calibrate preferintelor chirurgicale bine-cunoscute.

Tip display: LCD, tehnologie TFT (IPS)
Dimensiune display (inch): 19”
Rezolutie (pixeli): 1280 x 1024 (SXGA)
Raport de aspect: 5 : 4
Arie activa (mm): 376.32 x 301.06

Semnal intrare:
1 x DVI-D1
1 x VGA (D-sub)
1 x SD/HD/3G-SDI (BNC)
1 x C-Video (BNC)
2 x S-Video (Y/C) (BNC)
1 x Component (RGBS, YPbPR) (5 x BNC)

Semnal iesire:
1 x DVI-D
1 x SD/HD/3G-SDI (BNC)
Sursa de alimentare: AC/Adaptor DC (AC 100-240V, DC 12V 7A)
Butoane cheie: Power, Menu, PUP, Up, Down, Plus, Minus, Input
Dimensiuni (mm):  423 (W) x 351.5 (H) x 76.5 (D)
Timp de raspuns (G-to-G): 9 ms (in medie)
Unghi de vedere (CR>10): R/L 170, U/D 170
Greutate: 7.3 kg.
Raport de contrast: 800 : 1 Tipic
Pixel Pitch: 0.284 (W) mm x 0.294 (H) mm

Camera predispozitie (necesara pentru instalarea sistemului video)

Camera video TVCC plug-and-play integrate in cupola
FCB-H11 include un senzor de imagine de tip 1/3 HD CMOS care ofera aproximativ doua milioane de pixeli si asigura un raport de aspect 16x9, facandu-l ideal pentru utilizarea cu un monitor cu ecran lat. Mobului camerei FCB-H11 ofera, de asemenea, o iesire video multi-format de la SD la HD complet (1080i), asigurand atat flexibilitate sistemului cat si imagini de inalta calitate. De aceea FCB

Caracteristici:

Calitate superba a imaginii cu senzor Two Megapixel HD CMOS. Iesire video multi-format, de la NTSC/PAL la Full HD. Functie Zi/Noapte. Raport zoom 120x (Optica 10x + 12x Digital).

Design compact si usor. Functie SPOT AE. Slow Shutter. Low Power Consumption (4.8 W).



Specificatii tehnice camera HD incorporate FCB-H11
Senzor imagine: CMOS, tip 1/3
Semnal sistem: HD 1080/59.94i, 1080/50i, 720/59.94p, 720/50p SD NTSC (Crop/Squeeze), PAL (Crop/Squeeze)
Lentile: Zoom optic 10x, f=5.1 mm (wide) pana la 51.0 mm (tele), F1.8 la F2.1
Zoom digital: 12x (120x cu zoom optic)
Unghi de vizualizare (H): 50° (wide) la 5.4° (tele)
Distanta minima de utilizare: 10 mm (wide) pana la 800 mm (tele)
Sincronizare sistem: Interna
Iluminare minima: Mod ICR oprit: 12 lx (tipic) (F1.8, 50 IRE), ICR mod PORNIT: 1 lx (tipic) (F1.8, 50 IRE)
Raport S/N: Peste 50 dB
Declansator electronic: ½ la 1/10.000 s, 21 pasi
Balans de alb: Auto, Interior, Exterior, One-Push, Manual
Gain: Auto/Manual (-3 la 18 dB, 8 pasi)
Control AE: Auto, Manual, Shutter Priority, Iris Priority, Bright, Spot AE
Compensare EV: -10.5 la 10.5 dB (15 pasi, increment de 1.5 dB)
Interfata de control camera: VISCA (nivel semnal TTL), rata baud: 9.6 kb/s, 19.2 Kb/s, 38.4 Kb/s, stop bit: 1 bit

Telecomanda IR pentru 2 cupole.
